QTZ125液壓自升塔式起重機簡介

一、概述

....山東華夏集團是一個生產建筑機械的專業化生產廠家，1999 年通過了ISO9002:94質量管理體系認證；2002 年通過了ISO9001:2000 質量管理體系認證，其中生產塔式起重機自1998年以來在國內銷量一直排名第一，其產品已遠銷阿爾及利亞、俄羅斯、幾內亞比紹、越南、伊朗等國，QTZ125塔式起重機，是山東華夏集團2003自行設計開發的新型建筑用大型塔式起重機，該機在設計過程中，鋼結構件采用有限元計算，整機參數優化、整機穩定性驗算及各機構選型等常規設計運算運用塔機微機平臺來輔助完成，達到了國際先進水平。

....QTZ125塔式起重機（以下簡稱塔機）各項性能技術指標在國內所有同級別產品中居領地位，優點如下：

....起重臂最可達60m，可以根據不同的需要組合成 60m 、55m 、50m 、45m 、40m五種工作臺幅度，杜絕了以往因障礙物擋礙不能變幅度的問題；塔機獨立式起升高度為 46.2m ，當施工對象較高時，塔機可采用液壓頂升系統實現增加或減少塔身標準節，使塔機高度能隨著建筑物的高度變化而升高或降低，以適應不同建筑物的施工需要，采用增加附著的工作方式，塔機最大起升高度可達161m（若用戶需要，經特殊處理，塔機獨立高度可達51.2最大附著高度可達200m；該塔機采用水平臂架，雙起重小車變幅，吊重懸掛在起重小車上，靠小車在臂架上的水平移動實現變幅，鋼絲繩變化倍率時可以采用一個起重小車，以減輕塔機自重，提高吊載量，與動臂塔機相比，該機工作臺平穩，安裝就位方便，幅度范圍大，有利于起重性能的充分發揮，擴大了建筑材料構件的堆放范圍，而且便于現場施工總平面圖的設置，該機各種安全裝置齊全，設有起升高度限制器、小車變幅度限制器、起重力矩限制器、起重量制器、塔機回轉限制器等保護裝置，各種限位裝置反應靈敏、可靠，各機構均設有制動器，保證工作安全可靠，司機室獨立側置，視野好，內部空間隔大，給操作者創造了良好的工作環境，塔機的電氣控制系統及所有配套件，均為容易購置且性能良好的電器元件，安全可靠，使用方便，維修簡單。

....目前公司在全國各大、中、小城市建立500多個辦事處，30多個維修站，形成了一個全國性的銷售及售后服務網絡。歡迎新老用戶選用山東華夏集團的產品，愿新老用戶與我們攜手共創美好的明天。

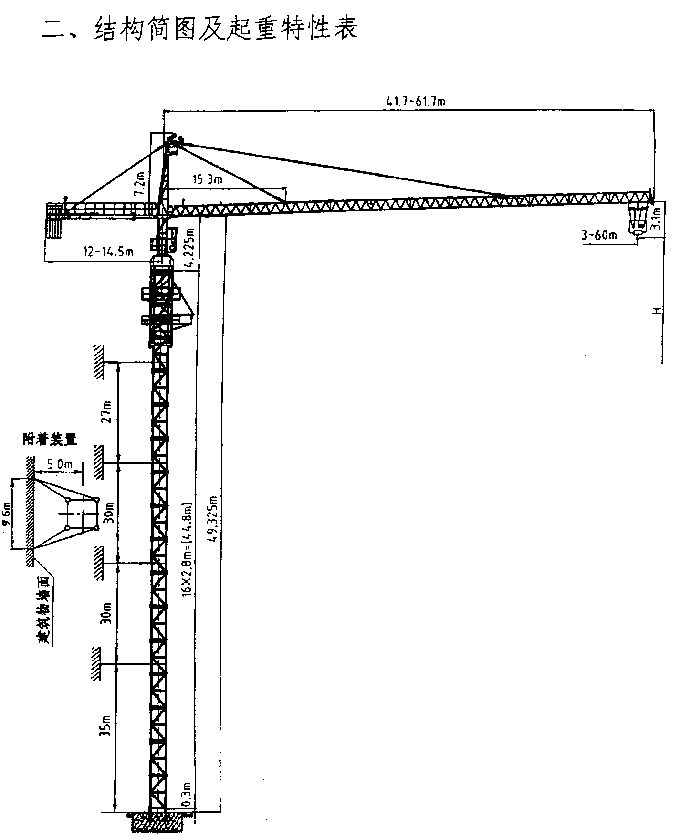

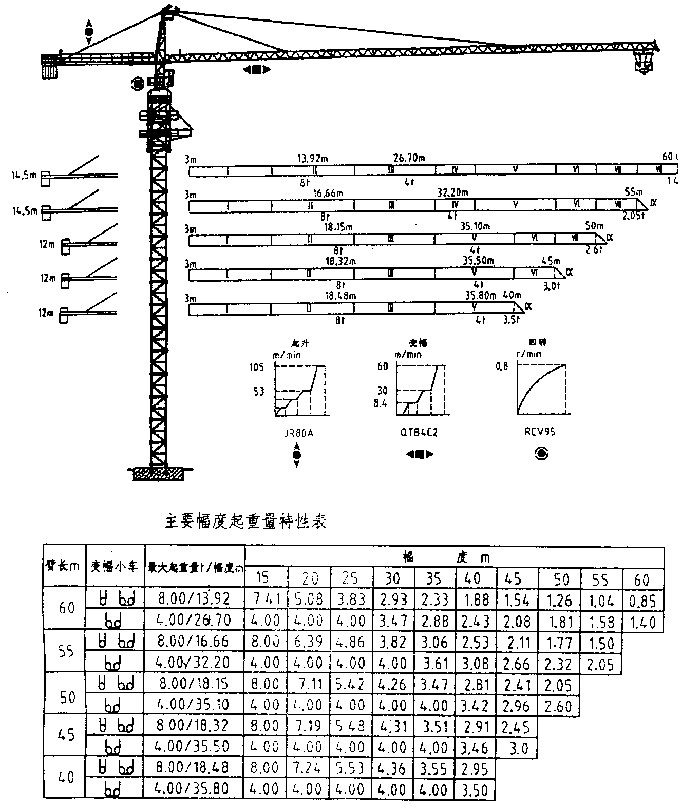

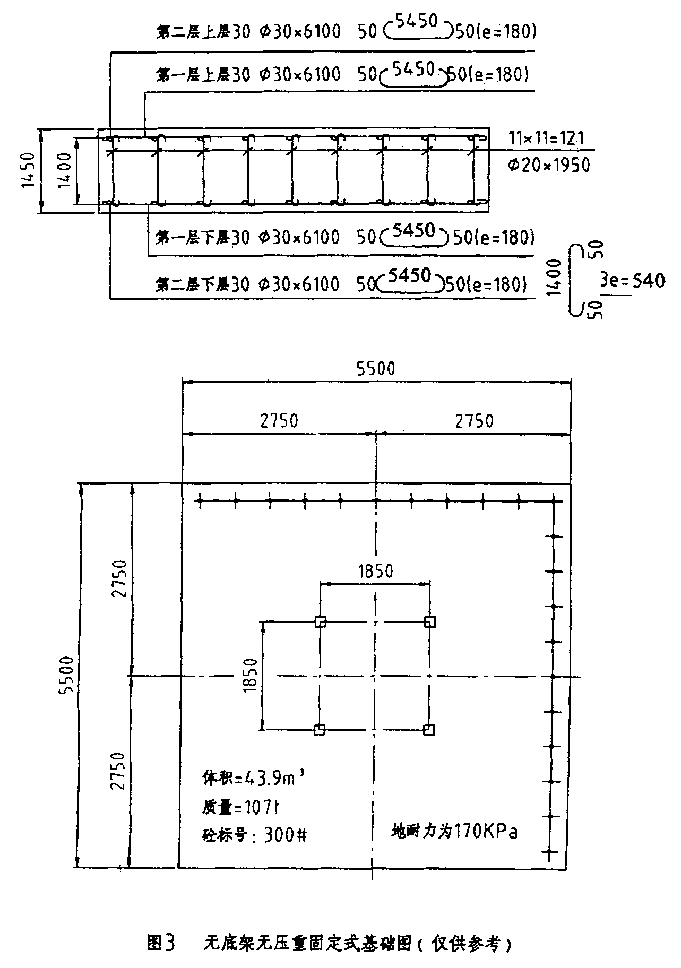

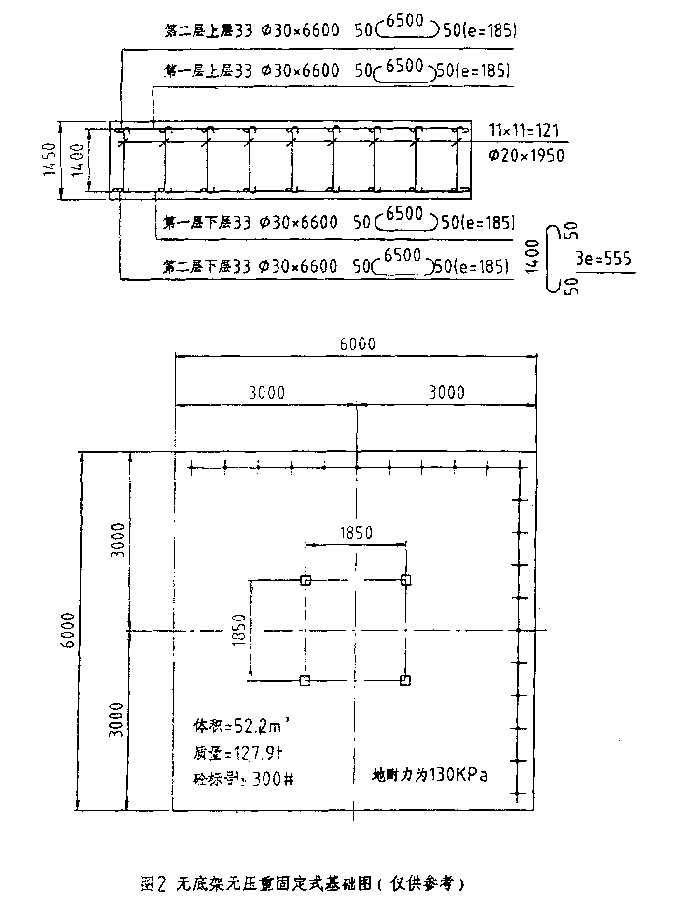

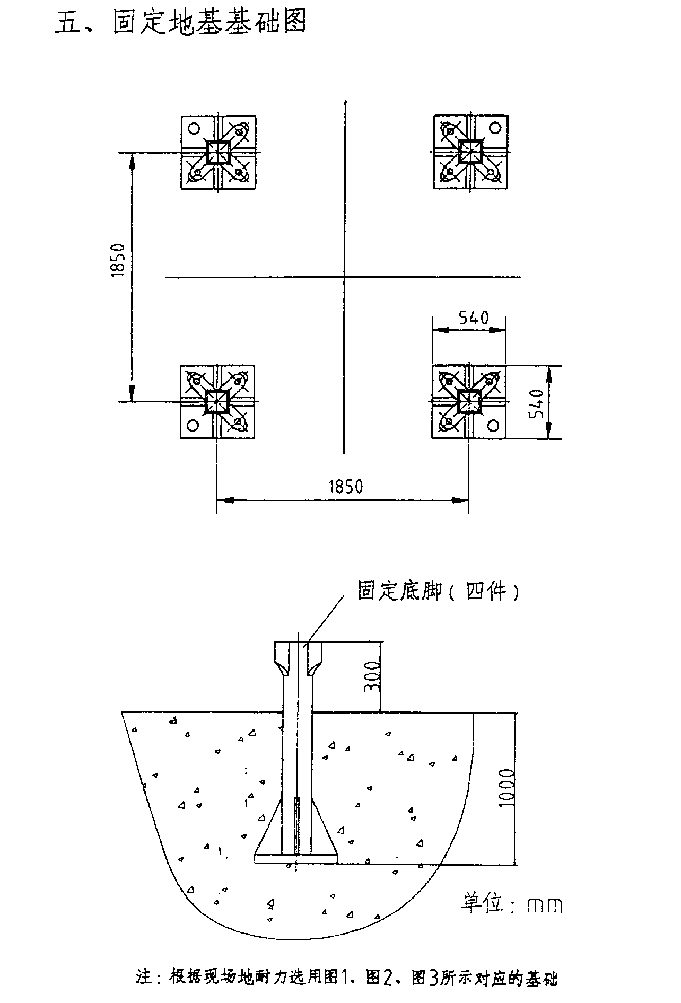

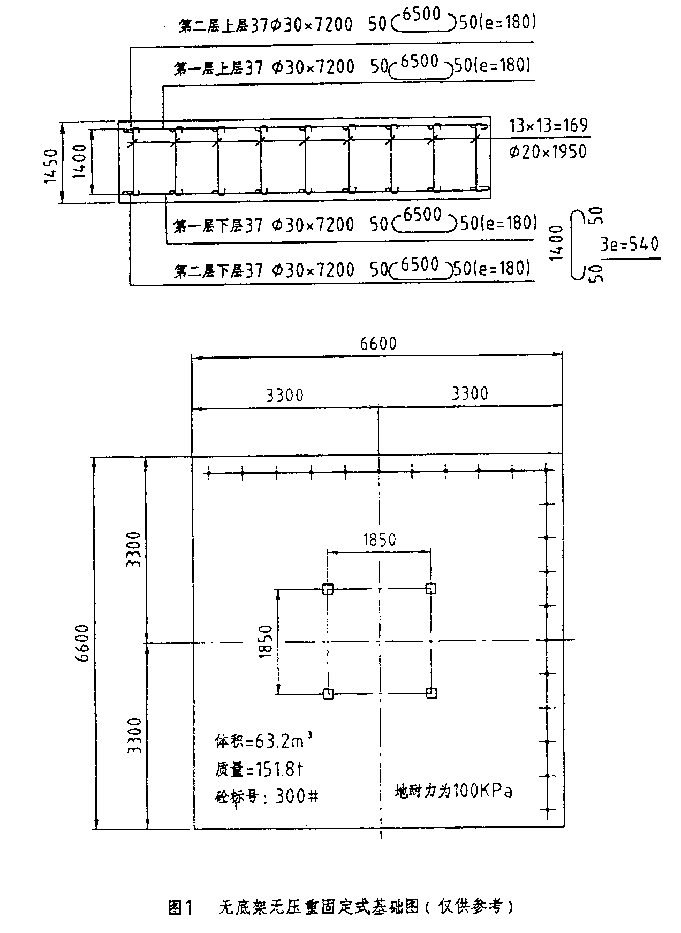

三、主要技術性能表 名 稱 單 位 參 數 QTZ125 公稱起重力矩 KN.m 1250 最大起重量 t 8 不同臂長最大幅度處額定起重量 m 60 55 50 45 40 t 1.4 2.05 2.6 3 3.5 工作幅度 m 3—60 高度 獨立式 m 46.2 附著式 m 161 起升機構 倍率   a=2 a=4 起升重量 t 4 2 8 4 起升速度 M/min 53 105 26.5 52.5 電動機型號   YZRD250M-4/8-37/37KW 電機轉速 r/min 1425/725 回轉機構 電機型號   YTLEJ112L-95-4F1 (F2帶風向標） 電機額定堵轉轉矩 N.m 95 回轉速度 r/min 0-0.8 頂升速度 m/min 0.5 變幅機構 電機型號   YZTDE180L-4/8/24 電機轉速 r/min 1360/690/190 變幅速度 m/min 60/30/8.4 電機功率 kW 5.0/3.7/1.1 頂升機構 電機型號   Y132M-4 電機轉速 r/min 1440 頂升速度 m/min 0.4 功率 kW 7.5 額定工作壓力 MPa 25 平衡重 m 60 55 50 45 40 t 16.0 15.6 16.8 15.2 14.0 四、主要配套件性能表 名稱 參數 QTZ63 起升機構 電動機 型號 YZTD225M2-4/8/32 功率 kW 24/24/5.4 轉速 r/min 1440/700/140 減速機 型號 JD63A 減速比 10.35 制動器 型號 YWZ-315/50 制動力矩 N.m 630 液壓推動器 YT1-50 鋼絲繩 4V×39S-13-1770 回轉機構 電動機 型號 YZR132M1-6 功率 KW 2×2.2 轉速 r/min 908 行星減速機 型號 XX4-100 減速比 157.5 制動器 常開式干式電磁制動器 回轉支承 011.45.1250 m=10   變幅機構 電動機 型號 YDEJ132S-8/4 功率 KW 2.2/3.3 轉速 r/min 720/1440 減速機 型號 BLD3.3-3 減速比 43 鋼絲繩 6×19-7.7-1570-I-光-右交 頂升機構 電動機 型號 Y132S-4 B5 功率 KW 5.5 轉速 r/min 1440 液壓缸 型號 HSGK-160/110 活塞行程 mm 1320 額定壓力 MPa 20 五、主要金屬結構件簡述表 名稱 結構簡圖 主要材料規格 備注 標準節 標準節主肢為角鋼扣方 形心尺寸： 1850×1850 總高：2800 起重臂 上弦桿采用實心圓鋼 下弦桿采用角鋼扣方 由圓鋼、角鋼、鋼管組焊成的空間桁架結構共9節組成，可以根據不同需要變換臂長 平衡臂   主弦桿采用Ｈ型鋼 由H鋼、角鋼組焊成,共２節 上、下轉臺   鋼板 由各種規格鋼板焊接而成箱形結構 套架   主弦桿：角鋼扣方 空間框架結構，用于頂升
